Detalhes do produto
Lugar de origem: China
Marca: CHNSpec
Certificação: CE
Número do modelo: Série MC12
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: Caixa de caixa
Tempo de entrega: 5-7 dias
Termos de pagamento: T/T.
Habilidade da fonte: 1000 pelo mês
Modelo: |
MC12 |
Faixa espectral: |
400 nm-700 nm |
Ângulos do Observador: |
2°/10° |
Armazenamento de dados: |
10.000 registros |
Modelo: |
MC12 |
Faixa espectral: |
400 nm-700 nm |
Ângulos do Observador: |
2°/10° |
Armazenamento de dados: |
10.000 registros |

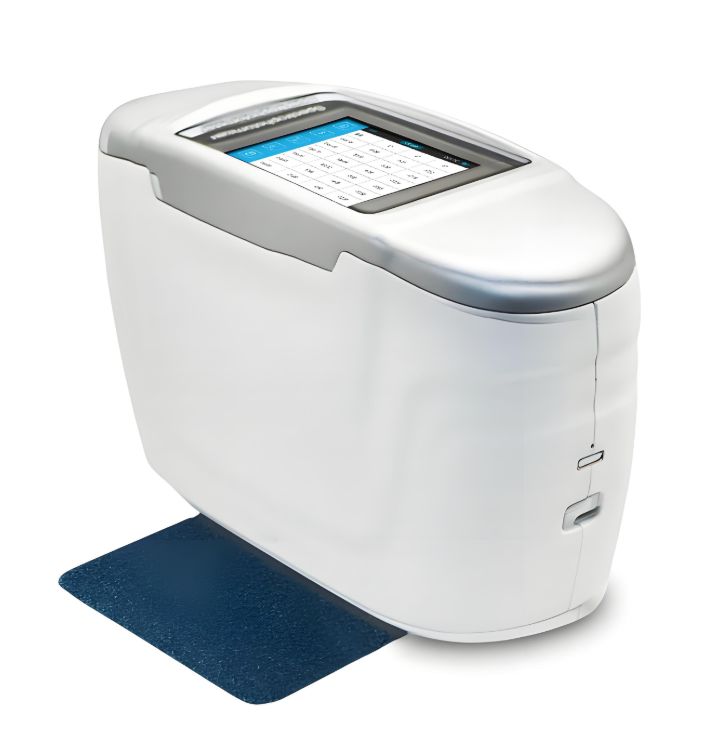

I. Características do produto
1Cobertura de cena completa: até 12 ângulos para captura precisa de acabamentos automotivos, plásticos, cosméticos e outros efeitos
2- sistema de medição de quatro parâmetros de efeito, que encerra a era da avaliação puramente subjetiva
3. 10 anos / 5 milhões de medições revolução da fonte de luz, estabelecendo um ponto de referência para a confiabilidade de nível industrial
4O acordo inter-instrumental 0,18 em curso, a língua de dados unificada para a produção globalizada
II. Princípio de medição
III. Parâmetros técnicos
|
Modelo
|
MC03
|
MC06 |
MC12
|
| Geometria de medição |
3 ângulos (3 fontes de luz, 1 receptor) |
6 ângulos (6 fontes de luz, 1 receptor) |
12 ângulos (7 fontes de luz, 2 receptores) |
|
Cores
Medição
Ângulos
|
Receptor de 45°:
45o15°, 45o45°, 45o110°
|
45° receptor: 45as-15°, 45as15°, 45as25°, 45as45, 45as75°, 45as110 |
Receptor de 45°:
45°-15°, 45°15°,45
como25°,45 como45°,
45° como75°, 45° como110
15° receptor:
15o-45o, 15o-15o, 15o15o,
15°-30°, 15°45°, 15°80°
|
|
Fonte de iluminação
|
LED de espectro completo com reforço da luz azul
|
||
|
Fonte de luz
Período de vida
|
10 anos / 5 milhões de medidas
|
||
|
Detector
|
Sensor de imagem CMOS de dupla matriz de 256 pixels
|
||
|
Faixa espectral
|
400 nm-700 nm
|
||
|
Medição
Apertura
|
Iluminação Φ24 mm / Amostragem 9×12 mm
|
||
|
Índices adicionais
|
Índice de Flop, Índice de Viagem de Cor
|
||
|
Medição
Tempo*
|
Cerca de 2,5 segundos.
|
Cerca de 4,5 segundos.
|
Cerca de 5s.
|
|
Bateria
|
Até 5000 medições
|
||
|
Repetibilidade de cores
|
0.02 ΔE*ab
(após calibração de aquecimento, 30 medições de azulejos brancos a intervalos de 5 s, desvio padrão)
|
||
|
Cores
Reproducibilidade
|
ΔE* < 0.10
(média em azulejos BCRA cinzentos); ΔE* < 0,25 (média em azulejos BCRA coloridos)
|
||
|
Inter-instrumentos
Acordo
|
0.2 ΔE*00 (BCRA II, 12 peças)
|
0.18 ΔE*00
(BCRA II, 12 peças)
|
|
|
Parâmetros de efeito
|
/ | Brilhante, de cor Brilhante, granulado | |
|
Efeito
Medição
|
/ | Brilho e granulação de 6 ângulos:15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80°; 15d granulação difusa | |
|
Repetitividade dos efeitos
|
/ |
Repetibilidade a curto prazo: 0.12% (desvio-padrão de 10 medições) (Após calibração de aquecimento por instrumento, média de 10 medições em azulejos coloridos a intervalos de 10 segundos) Repetitividade a curto prazo: 0,09% (desvio padrão de 10 medições) (Após calibração de aquecimento por instrumento, média de 10 medições em azulejos coloridos a intervalos de 10 segundos) |
|
|
Efeito
Reproducibilidade
|
/ | Reproducibilidade do brilho: 1,9% (desvio padrão de 10 medições) (valor médio das medições de 12 azulejos de cor da série II BCRA) Reproducibilidade da granulação: 1,4% (desvio-padrão de 10 medições) (valor médio das medições em 12 azulejos de cor da série II do BCRA) |
|
|
Posição
|
Visualização da câmera a cores
|
||
|
Exibição
|
3Ecrã sensível ao toque capacitivo TFT de cores reais de 0,5 polegadas
|
||
|
Armazenamento de dados
|
10, 000 registos
|
||
|
Conformidade
Normas
|
A norma ASTM D 2244, E 308, E 1164, E 2194, E 2539, DIN 5033,5036,6174,6175-1,
6175-2;IS07724,11664-4,SAE J 1545
|
||
|
Características especiais
|
Fornece medição de cores precisa e consistente para metal, perolado e outros complexos
Cores de efeito especial
|
||
|
Dispersão espectral
|
Grelhas côncavas
|
||
|
Comprimento de onda
Intervalo
|
10 nm
|
||
|
Medição
Distância
|
0~600%
|
||
|
Metade da largura de banda
|
10 nm
|
||
|
Espaços de cores
|
CIE LAB,XYZ,Yxy,LCh,βxy.DIN Lab99,RGB,Hunter Lab
|
||
|
Diferença de cor
Fórmulas
|
ΔEab, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DIN ΔE99, ΔE DIN6175, OEM múltipla automóvel
Fórmulas; Metamerismo, ΔEab(Hunter), ΔEch, ΔE*uv
|
||
|
Ângulos do observador
|
2°/10°
|
||
|
Luz de observação
Fontes
|
A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-8
|
||
|
Display Funções
|
Gráfico/dados espectral, valores de cores da amostra, valores de diferença de cores/gráfico, resultados aprovados/não aprovados, cor
simulação, viés de cor, valores de efeito, valores de diferença de efeito
|
||
|
Modos de disparo
|
Sensor de pressão, gatilho de botão, gatilho de software
|
||
|
Medição
Modos
|
Medição única, média e contínua
|
||
|
Dimensões
|
194 × 73 × 118 mm
|
||
|
Interfaces
|
USB, Bluetooth
|
||
|
Línguas
|
Chinês Simplificado, Chinês Tradicional, Inglês
|
||
|
Funcionamento
Condições
|
10°C-50°C, ≤ 85% HRC, não condensante
|
||
|
Condições de armazenagem
|
-20°C-50°C, ≤ 85% HRC, não condensante |
||
|
Calibração
|
Referência em branco, azulejo branco externo, cavidade preta, azulejo externo colorido
|
||
|
Intervalo de calibração
|
4h, 8h, 24h, ou no arranque |
||
|
Padrão
Acessórios
|
Adaptador de alimentação, cabo de dados, manual de utilização, software de gestão da qualidade (download), calibração
Kit, tampa protetora, pulseira
|
||
|
Opcional
Acessórios
|
Mini impressora
|
||
*Tempo de medição da cor
** As especificações técnicas são apenas de referência e estão sujeitas ao produto vendido.
